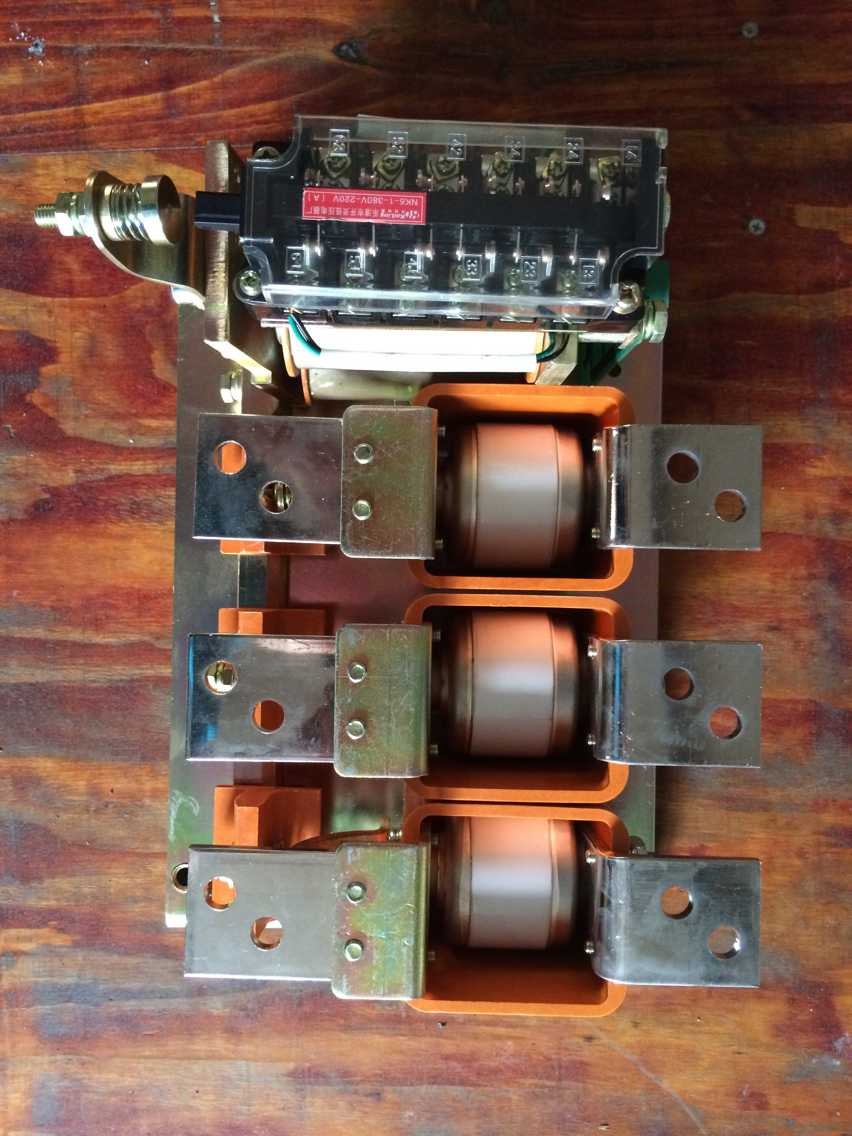

供应CKJ5-63-80,125,160/1140真空接触器

 该系列真空接触器用于12KV以下电力网络系统中，两台真空接触器,之间加装机械连锁轴后，可实现机械互械及连锁功能，同时也可以实现电气闭锁。主要用于提升电控线路中作为正反转换向、动力制动、线路主开关，可以频繁操作，具有机械寿命长，可靠性能高，少维护，优良的开关性能等优点。也可用于控制高压风机的正反转换向等负载中作为主开关。 本产品体积小、重量轻，采用 流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。

型号：EVS-160/250/400/630A

级数：3

额定电压：1.14（KV）

额定电流：63、125、160、250、400、630(A)

控制电压：110-127-220-380(V)

主回路接通能力：1.6、2.5、4、6.3KA 100次

主回路分断能力：1.28、2、3.2KA 25次

极限分断：4500A 3次 电寿命1 0(万次)

机械寿命：100(万次) 安装尺寸 378×100(四孔)

三、型号规格

JCZ5-160/6KV真空交流接触器

JCZ5-250/6KV真空交流接触器

JCZ5-400/6KV真空交流接触器

JCZ5-600/6KV真空交流接触器

JCZ7-160/12KV真空交流接触器

JCZ7-250/12KV真空交流接触器

JCZ7-400/12KV真空交流接触器

JCZ7-600/12KV真空交流接触器

EVS-160/1140V真空交流接触器

EVS-250/1140V真空交流接触器

EVS-400/1140V真空交流接触器

EVS-630/1104KV真空交流接触器

CKJ5-63/1140KV真空交流接触器

CKJ5-80/1140KV真空交流接触器

CKJ5-125/1140KV真空交流接触器

CKJ5-250/1140KV真空交流接触器

CKJ5-400/1140KV真空交流接触器

CKJ5-630/1140KV真空交流接触器

CKJ5-800/1140KV真空交流接触器

CKJ5-1000/1140KV真空交流接触器

CKJ5-1250/1140KV真空交流接触器

CKJ5-1600/1140KV真空交流接触器

CKG3-160/6KV真空交流接触器

CKG3-250/6KV真空交流接触器

CKG3-400/6KV真空交流接触器

CKG3-630/6KV真空交流接触器

CKG4-160/12KV真空交流接触器

结构及工作原理

接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。

真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。

电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。

辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。

安装、调整及更换天关管
