工厂直销FDR-1用户分界开关控制器\看门狗控制器

1、主要用途及适用范围

10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是长期的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。

用户分界开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。

FDR-1用户分界开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。

2、使用环境条件

a) 环境温度：户外 -40℃ ~ +80℃

b) 抗震能力：地面水平加速度0.3g.垂直加速度0.15g同时作用持续三个正弦波；安全系数 1.67

c) 大日温差：25℃

d) 日照强度：0.1W/cm2(风速0.5m/s时)

e) 大风速：≤25m/s

f) 大覆冰厚度：10mm

g) 运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所

h) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

3、功能与特点

3.1 功能

◇ LED状态指示   ◇ 分闸电流闭锁    ◇ 相间故障识别     ◇ 事件记录

◇ 零序保护      ◇ 实时时钟    ◇ PDA测控(FDR-13除外    ◇ 遥控

(注：PDA控制分闸后，遥控合闸无效。

3.2 功能特点

a)分合闸回路采用防误动软硬件设计，并具有防跳功能；

b) 零序电流可以区分区内和区外故障；

c) 遥控分合闸采用了防止误动设计；

d)参数可由编码数字开关设置或PDA设置；

e)参数可由PDA读取(FDR-13除外)。

3.3 结构特点

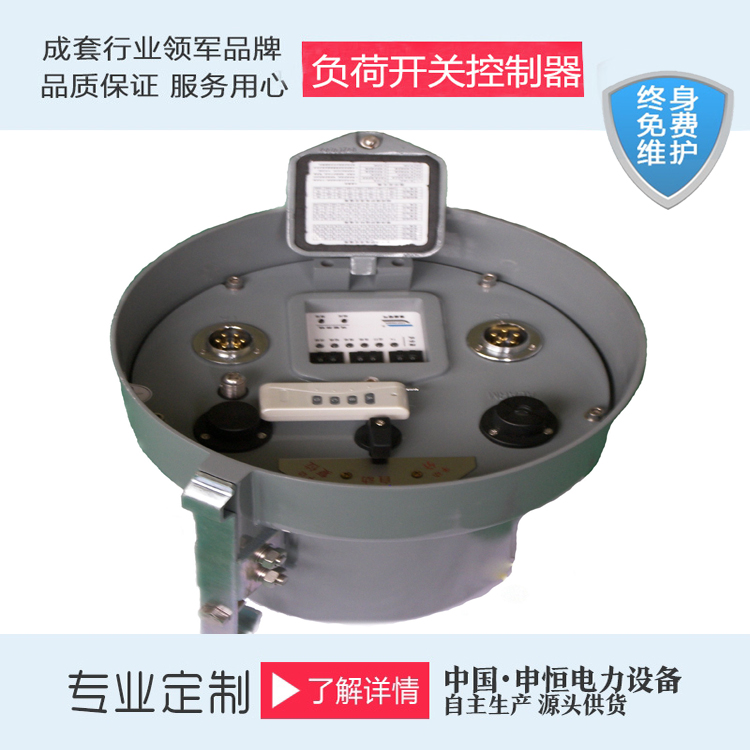

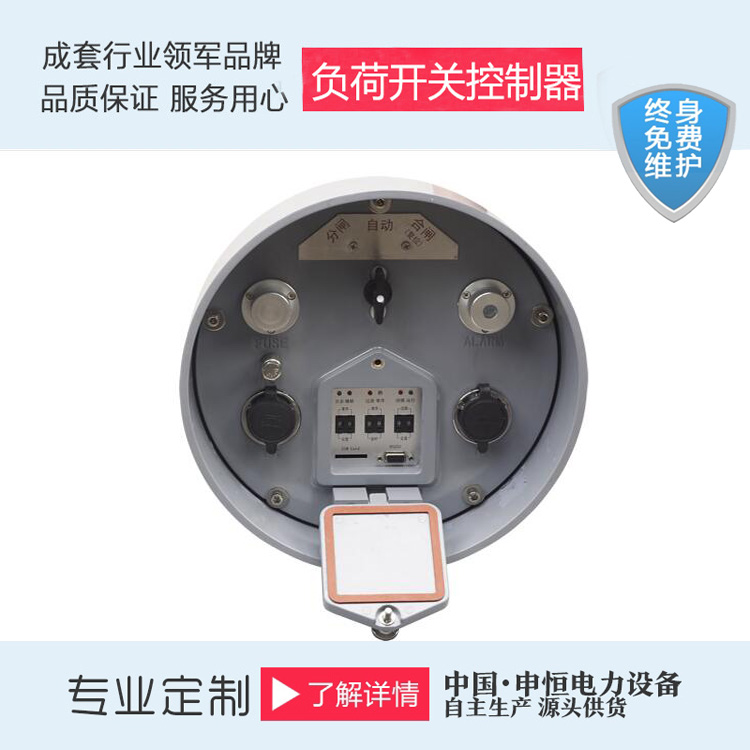

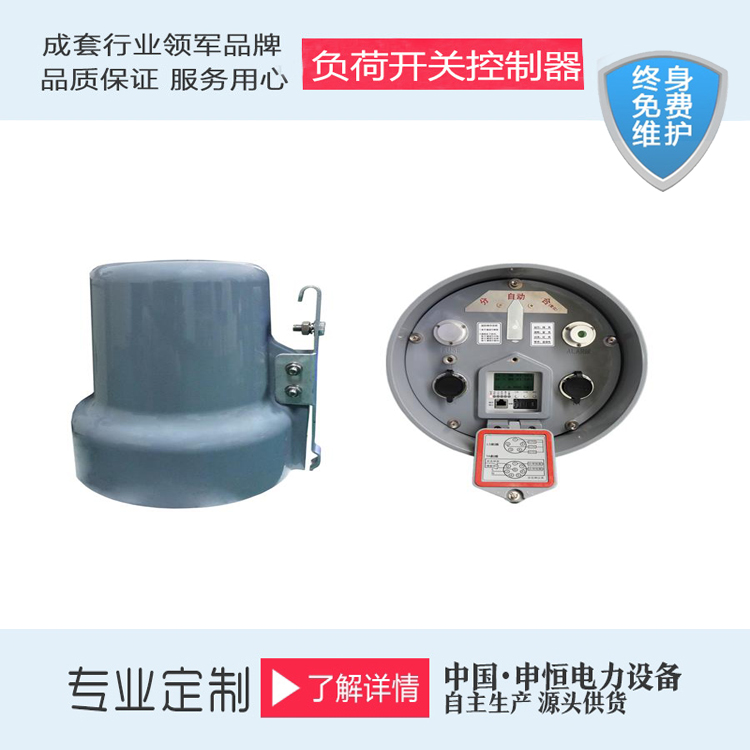

a) 控制器为独立防水密封体，圆柱形结构，微机型的继电保护及监控装置；

b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点；

c) 通通过航空接插件及多芯控制电缆与开关本体进行连接，连接可靠性好、防护等级高。
