供应ZW32M-12型户外高压永磁真空断路器

概述：

　  ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

　　本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

　　该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

使用环境条件

a) 环境温度不高于 + 45 ℃，不低于 – 30 ℃；

b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高湿度期温度急降时，可能凝露；

c) 海拔高度不超过 1000 米；

d) 地震烈度不超过8级；

e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予很大满足。

主要技术参数：

序号 项目 单位 参数

1 额定电压 KV 12

2 额定频率 HZ 50

3 额定电流 A 630

4 额定短路开断短路 KA 20

5 额定峰值耐受电流（峰值） KA 50

6 额定短时耐受电流 KA 20

7 额定短路关合电流（峰值） KA 50

8 机械寿命 次 10000

9 额定短路开断电流开断次数 次 30

10 工频耐受电压（1min）：（湿）（干）相间、对地/断口 KV 42/48

11 雷电冲击耐受电压（峰值）相间、对地/断口 KV 75/85

12 二次回路1min工频耐压 KV 2

 产品特点

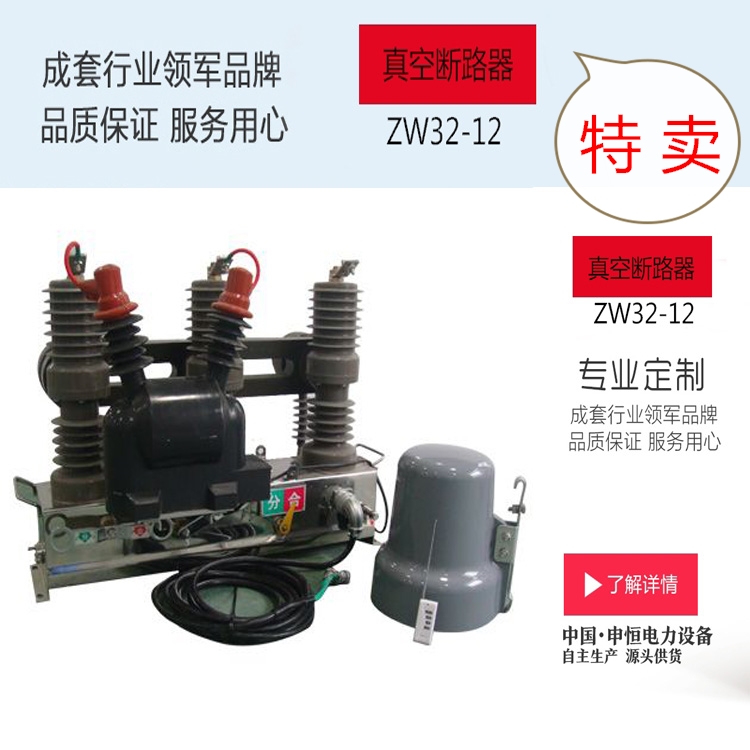

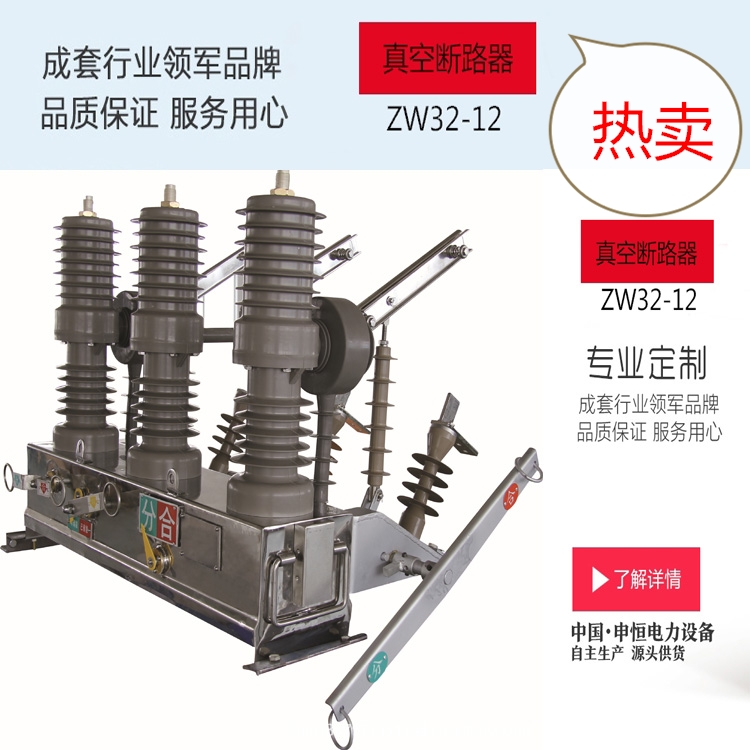

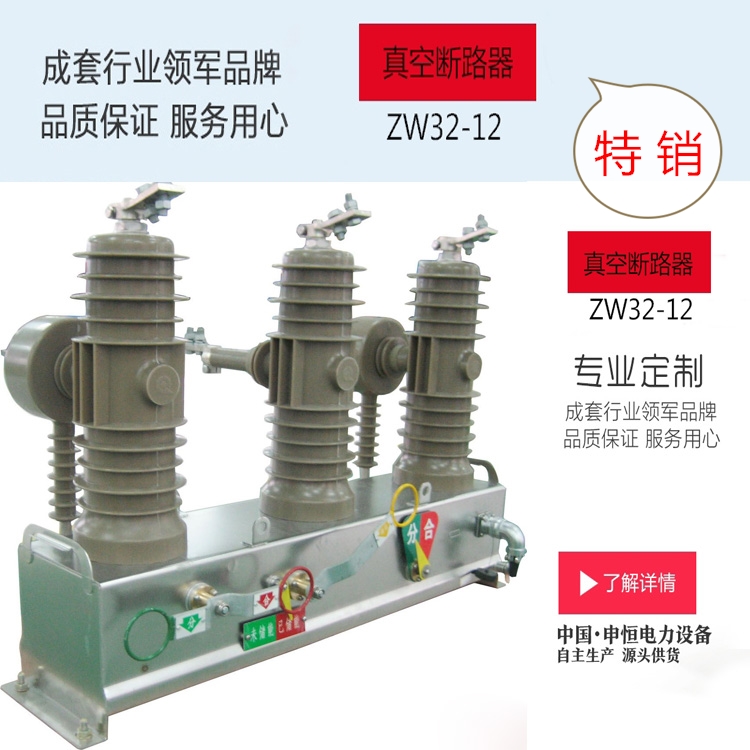

     ZW32-12型永磁户外真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。该型号断路器为小型化设计，外壳采用优质不锈钢箱体。同时配有手动紧急分闸装置。隔离开关和电流互感器可根据用户需要选择。

    ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

    智能控制单元接近断路器安装，通过控制电缆与断路器连接。智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。

    断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。

性能特点：

    该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

订货须知

1.订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等

2 用户须提出安装方式，选择相应紧固附件。

3 用户须根据使用要求选择相应的功能配置
