SYGR系列高压固态软起动装置

SYGR系列高压固态软起动装置

产品使用说明书

（版本V1.00）

湖北双友电气成套设备有限公司

HUBEI SHUANGYOU ELECTRIC CO.,LTD.

在安装、运行、维护高压交流电动机软起动装置之前，请仔细阅读本手册！

注意事项

本产品设计依据GB11022-2011类设备等级标准要求。

进一步的信息详见技术说明。

危险事项

如不按规定操作可能导致危害人生事故。

高压交流电动机软起动装置接入电源后，柜内会带高电压。但即使在电机停止运行状态，其输入端仍带有高电压。柜内带有电磁锁， 断开软起动装置的前级输入电源，确认软起动装置与高压断开后，方可打开软起动装置的前、后大门。在对软起动装置的高压部分进行任何维护、维修之前， 将软起动装置的高压部分可靠接地。

软起动装置的微机控制器和二次控制回路使用AC 220V电源，接触微机控制器接线端及二次控制回路接线端有触电的危险。

软起动装置的柜体 可靠接地。

警告事项

如不按规定操作可能导致危害设备事故。

用于提高电机功率因数的无功补偿装置接入时，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂家说明。

软起动装置的输入、输出端不得接反，否则将损坏软起动装置。

固态软起动器起动时可控硅元件会发热，设备每次起动间隔时间应不少于为15分钟，否则会损坏元件。

软起动装置工作环境为室内、常温、 及腐蚀，用户有特殊的要求请在订购时向厂家说明。

由于产品在不断更新，本公司保留改进产品设计及修改相关技术说明而不预先通知的权利！有需要请与我们联系索取 新技术资料。

第一章概述

1、产品简介

软起动装置是高压交流电动机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。SYGR系列高压固态软起动装置是由多个晶闸管串并联而成，通过控制晶闸管的触发角来控制输出电压的大小，可以满足电机起动过程中不同电压和电流要求。在电机起动过程中，SYGR系列高压固态软起动装置按照预先设定的起动曲线，增加电机的端电压，使电机平滑加速，从而减少电机起动对电网、电机和相连设备的电气和机械冲击。当电机起动达到正常转速后，旁路真空接触器或断路器接通，电机起动完成。电机运行过程中，软起动装置继续监控电机，实时测量电机电流、电压，并提供各种故障保护。

2、性能指标

类别 说明

交流电压 AC3kV/6kV/10kV，±10%-15%；

负载类型 三相高压交流异步电机、同步电机

频率 50Hz/60Hz ± 2Hz

主回路组成 3kV,12SCRS；6kV,18SCRS；10kV，30SCRS；

瞬时过压保护 均压保护器和阻容吸收网络

冷却方式 自然冷却

控制方式 三线制

环境条件 环境温度：-10-40℃，海拔：不超过2000米，相对湿度：不超过85%

3、工作原理

图1.1 高压软起动器原理框图

软起动装置检测到外部起动命令时，由微处理器检测到同步信号后，对主回路可控硅相位角触发进行控制，逐渐增加电机端的电流和电压，从而平滑起动电机。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压；均压电阻擎制可控硅电压，保证串联回路中每只可控硅电压相等。光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。

4、控制系统

SYGR系列高压固态软起动器控制系统由微控制器、脉冲放大、取能触发三部分组成。

1）微控制器部分

微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。

显示屏选用触摸屏，内置菜单。按照不同配置要求触摸屏可使用7寸、10.1寸等。可进行参数设置及显示。

2）脉冲放大部分

脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。

3）取能触发部分

脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发， 终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。

图1.2  控制系统框图

5、结构设计

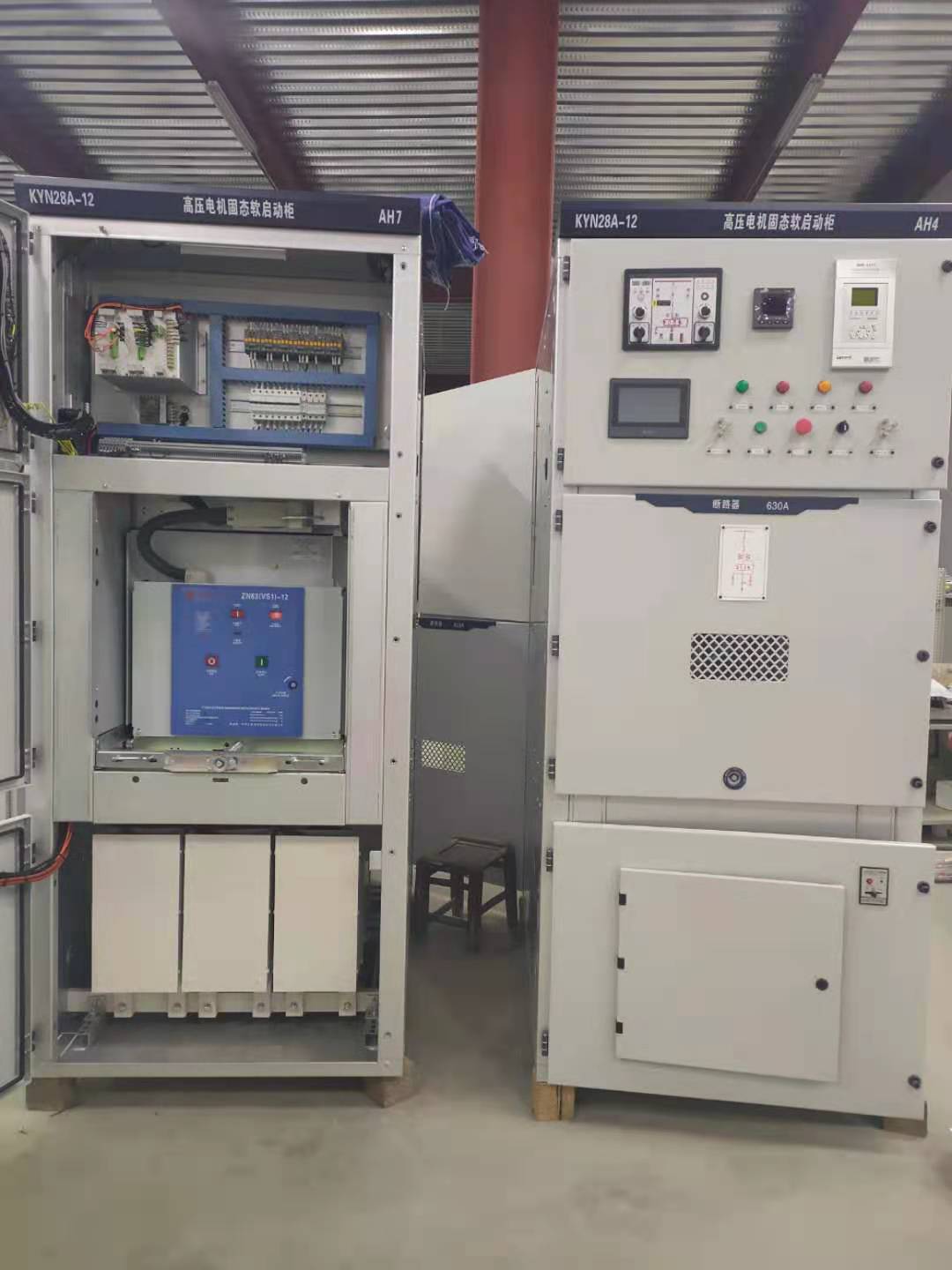

SYGR系列高压固态软起动装置设计为柜式结构。柜体框架为50角钢焊接而成，坚固牢靠。柜体设计为柜底进出线方式，在投入运行前，只需要将高压固态软起动装置串联接入高压开关柜和高压电动机之间即可。具体电气一次方案图见图1.3。

图1.3 高压固态软起动装置一次方案图

SYGR系列高压固态软起动装置主要一次器件包括：真空交流接触器或真空断路器、串联晶闸管模块、过电压保护器、高压电流互感器、高压电压互感器、软起动控制器、电源模块等。启动装置内部结构简单，各部分模块化，维护检修简单方便。器件在柜内的布置图见图1.4。

SYGR系列高压固态软起动柜结构设计紧凑合理，维护方便。柜体尺寸可以根据用户要求做适当调整。

图1.4  固态软起动装置内部布置图

1、真空接触器 2、晶闸管模块 3、取能模块 4、电压互感器 5、电流互感器

6、传感器  7、绝缘子  8、过电压保护器  9、电源模块



附录1、订货须知

1）有选型手册，列出所选软起动装置型号

2）提供电机参数，如额定电压、额定功率、额定电流等及负载类型，我公司为客户提供选型。

3）用户提供柜体颜色要求，没要求默认柜体颜色为RAL7032。

附录2、常用电机的软起动装置参数设置表

负载类型 起始电压（%） 起动时间（S）  大限制电流（nIe）

船舶推进器 30 25 2.8

离心风机 30 45 3.5

离心泵 35 30 3

活塞式压缩机 30 30 3

提升机械 35 30 3.5

搅拌机 35 30 3.5

破碎机 40 30 3.5

螺旋压缩机 30 30 3.2

螺旋皮带机 30 25 3.5

空载电机 30 25 2.5

皮带传送机 30 30 3.5

气泵 30 30 3.2

注：电机软起动时，并非起动电流越小软起动效果越好，而是在可接受的电流下电机起动平稳，机械冲击小，发热小，这种情况称之为起动效果良好。电机软起动从起动到旁路时间在15秒至25秒之间，过短或过长的起动时间都是软起动效果不好的表现。

以上设置仅供参考，设置完成后起动，观察效果，再调整起始电压、起动时间和 大限制电流倍数，以达到 优起动效果。
