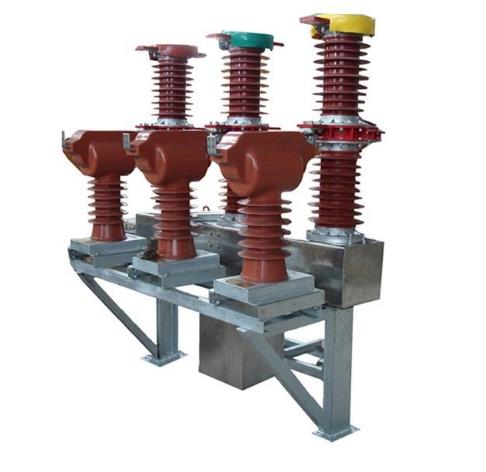

特锐德ZW7-40.5户外高压真空断路器

一、产品概述

    ZW7-40.5型户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。

二、正常使用条件

• 周围空气温度：上限：+40℃下限：一般地区-30℃，高寒地区-40℃；
• 海拔不超过1000m；
• 风压不超过700Pa (相应于风速34m/s)；
• 地震烈度不超过8度；
• 空气污秽程度Ⅲ级；

三、技术参数

• 结构简介：配用CT19BW操作机 构，通过传动装置实现断路器的分、合功能，选配LZZBJ-35电流互感器（全封闭），供计量和继电保护用，其线圈数量、变比、精度可根据用户要求制作； 选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。
• 工作原理：结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动 端通过拐臂、绝拉杆与弹簧机构的 输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
• 真空管介绍：配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量 大、绝缘水平高、灭弧能力强、 寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修 和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
• 灭弧原理：当动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维 持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快 被恢复，从而电弧被熄灭，达到分断的目的。
