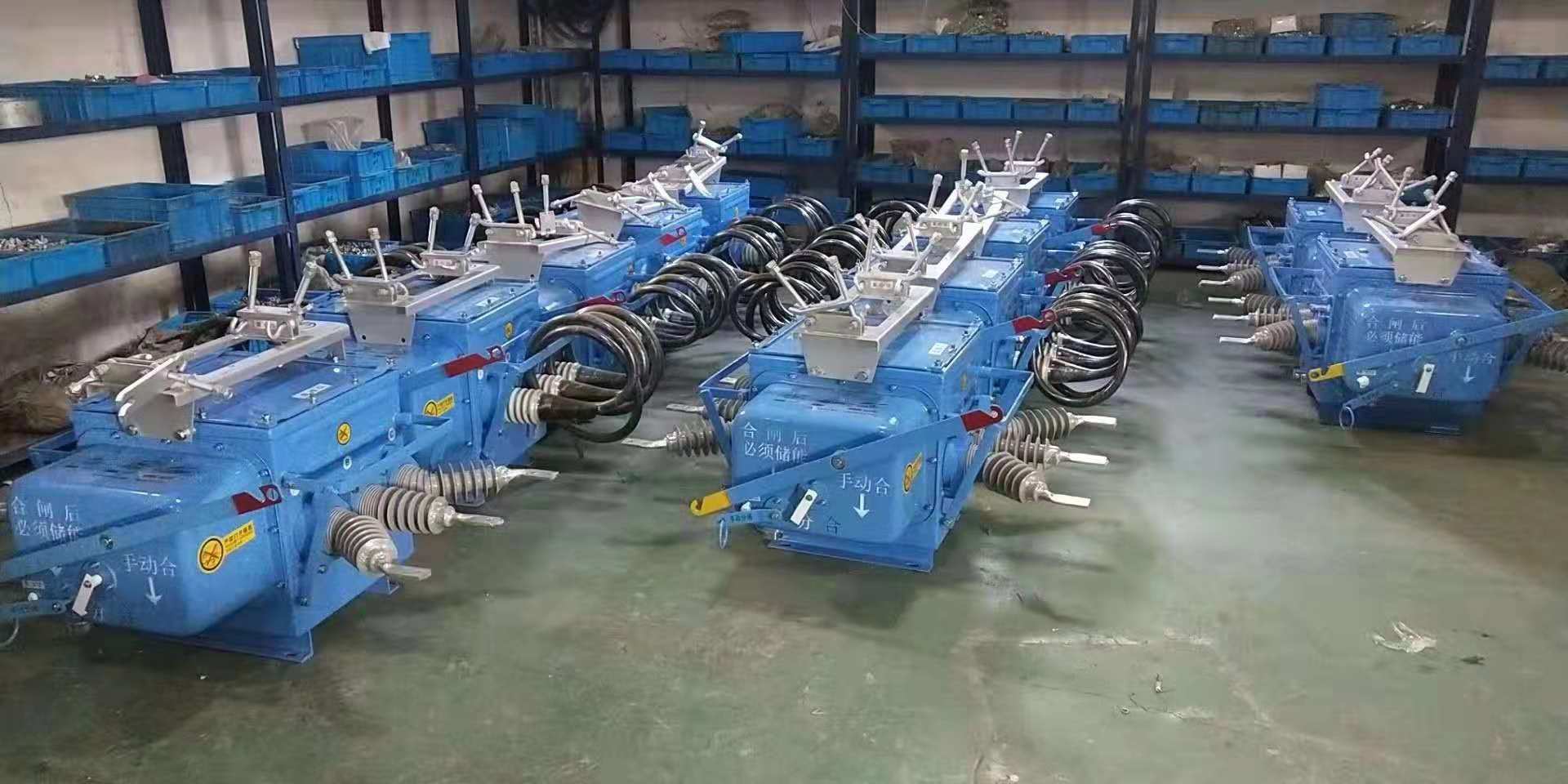

手分电合FZW28-12高压负荷开关带隔离刀

手分电合FZW28-12高压负荷开关带隔离刀

环境条件

1）  周围空气温度上限不超过40℃，不限不超过-45℃；

2）  风速不大于35m/s；

3）  海拔不高于1000m，地震烈度不超过8度；

4）  环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；

5）  覆冰厚度不超过10mm；

6）  安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；

7）  中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。



手分电合FZW28-12高压负荷开关带隔离刀

开关结构

1）开关的外形如图1所示。开关由外壳、起吊架和主电路联接部分构成 的外壳由箱盖1、箱体2和操动机构封盖3组成，并有可靠的密封结构。开关密封结构。开关密封处有一个由防雨垫圈和“O”形密封组成的膜封结构，以便长期使用时保护没有水份，包括雨水进入开关内部。 起吊架有四个固定在外部壳体上的起吊螺栓，所以保证开关能够固定在横担上。 主电路的联接采用高度可靠的模铸锥型套管，或采用环氧树脂外敷硅胶套管。

2）内部结构如图2所示。内部结构可分为主电路和操作机构两部分。主电路由开断三相电流的真空灭弧室和与之串联的隔离断口组成，从而具有更高的隔离可信度。 为了提高绝缘性能，相间及相对地（壳体）之间装有绝缘隔板（云母）。 开关充有作为绝缘介质的SF6气体。 操作机构部分的详细情况在第8节给予完整的解释。

3）开关内置1只穿缆式零序CT和2只(A、C相)短路保护CT供相电流保护使用。

4）开关内置（或外置）电压互感器，装在负荷开关电源侧，为用户提供操作电源，以供配电自动化系统用
